Megsérülhet a megszakító villámcsapástól?

Sziasztok, emberek! Megszakító beszállítóként gyakran kapok kérdéseket a megszakítókkal kapcsolatban, és az egyik gyakran felbukkan: "Károsíthat-e egy megszakítót a villám?" Nos, merüljünk el egyből ebbe a felvillanyozó témába!

Először is értsük meg, mit csinál a megszakító. A megszakító olyan, mint az elektromos rendszer védőburkolata. Fő feladata az áramellátás megszakítása, ha túlterhelést vagy rövidzárlatot érzékel. Ott van, hogy megvédje elektromos készülékeit, vezetékeit, és ami a legfontosabb, megelőzze a tüzet.

Nos, a villám a természet hatalmas ereje. Amikor villámcsapás történik, hatalmas elektromos energiahullámot küld a talajba, a villamos vezetékekbe vagy bármilyen vezető anyagba, amelyet elérhet. És hadd mondjam el, ez az energia nem vicc. Egy pillanat alatt több millió volt lehet!

Tehát ez a szuper erős villámlökés károsíthatja a megszakítót? A rövid válasz: igen. De ahhoz, hogy valóban megértsük, egy kicsit mélyebbre kell ásnunk.

Hogyan károsíthatja a villám egy megszakítót

Direct Strike

Az épület elektromos rendszerébe történő közvetlen villámcsapás meglehetősen ritka, de rendkívül pusztító. Amikor a villám közvetlenül az elektromos vezetékeket vagy az épületet éri, hatalmas mennyiségű elektromos energiát dob ​​közvetlenül az elektromos hálózatba. Ez az energia rendkívüli túlterhelést okozhat a megszakítóban. A megszakító belső alkatrészeit, például az érintkezőket és a vezetékeket úgy tervezték, hogy bizonyos mennyiségű áramot kezeljenek. De a villámlás által kiváltott túlfeszültség jóval meghaladja ezt a kapacitást.

A túlzott áramerősség annyira felmelegítheti a megszakító érintkezőit, hogy azok összeolvadnak vagy összehegesztenek. Az érintkezők hegesztése után a megszakító már nem tudja ellátni az áram megszakításának funkcióját. Ez azt jelenti, hogy ha később más elektromos probléma, például rövidzárlat lép fel, a megszakító nem tudja megvédeni a rendszert.

Közvetett Strike

Gyakrabban egy közvetett villámcsapás okozhat kárt. Ha a közelben villámcsapás ér, túlfeszültséget idézhet elő az elektromos vezetékekben. Ennek az az oka, hogy a villámcsapás által keltett gyorsan változó elektromos és mágneses mezők energiát tudnak átadni az elektromos vezetékeknek. Ezek az indukált túlfeszültségek áthaladhatnak az elektromos rendszeren, és elérhetik a megszakítót.

Annak ellenére, hogy a közvetett csapásból származó energia kisebb, mint a közvetlen csapásé, még mindig elég magas lehet ahhoz, hogy problémákat okozzon. A túlfeszültség ívképződést okozhat a megszakítón belül. Ívképződésről van szó, amikor az elektromosság átugrik két vezető anyag közötti résen, és magas hőmérsékletű szikrákat hoz létre. Ez az ívezés károsíthatja a megszakító belsejében lévő szigetelést, ami rövidzárlathoz vezethet magában a megszakítón belül. Idővel az ismételt ívezés ronthatja a megszakító teljesítményét, és végül meghibásodáshoz vezethet.

A megszakítók típusai és sebezhetőségük

Beszéljünk a különböző típusú megszakítókról és arról, hogy hogyan viselik el a villámlást.

Miniatűr áramköri megszakítók (MCB)

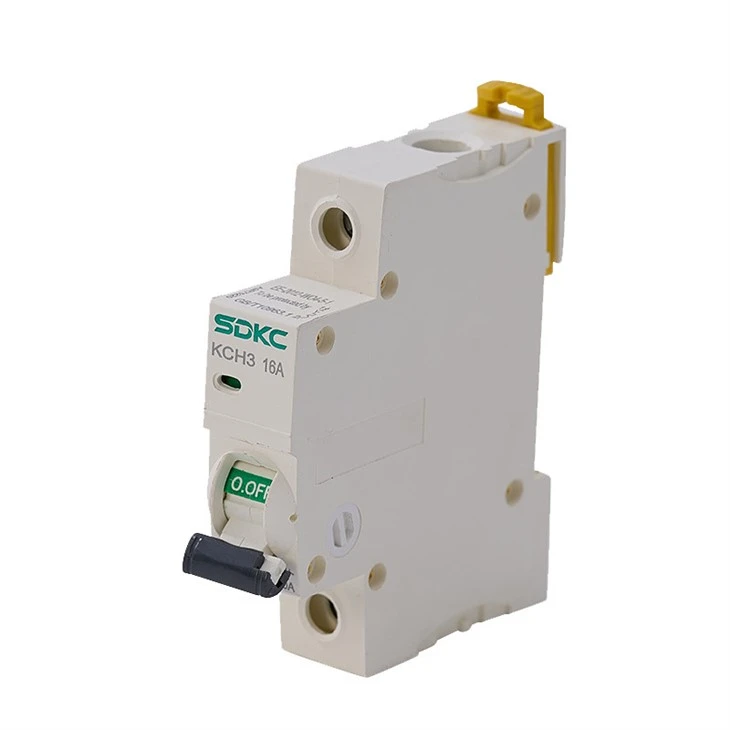

Ezek azok a kis megszakítók, amelyek gyakran megtalálhatók a lakossági elektromos panelekben. Az egyes áramkörök, például a világítási áramkörök vagy az aljzatáramkörök védelmére szolgálnak.1P miniatűr áramköri megszakítóelterjedt típusa.

Az MCB-k általában olcsóbbak, és alacsonyabb amperbesorolással rendelkeznek, mint más megszakítók. Kisebb méretük és kisebb kapacitásuk sebezhetőbbé teszi őket a villámlás okozta túlfeszültségekkel szemben. Mivel nem arra tervezték őket, hogy nagy mennyiségű áramot kezeljenek, még egy közvetett villámcsapásból származó viszonylag kis túlfeszültség is többszöri kioldást vagy akár megsérülést okozhat.

Molded Case Circuit Breakers (MCCB)

Az MCCB-k nagyobbak és robusztusabbak, mint az MCB-k. Általában kereskedelmi és ipari alkalmazásokban használják, ahol nagyobb névleges áramerősségre van szükség.4P öntött ház megszakítóegy példa.

Ezeket a megszakítókat több áram kezelésére tervezték, így általában jobban ellenállnak a villámlás okozta túlfeszültségeknek. Ha azonban a túlfeszültség elég nagy, akkor is megsérülhetnek. Ennek fő oka az, hogy az MCCB-k belső alkatrészeit, bár robusztusabbak, még mindig elnyomhatják a villámlökések extrém energiái.

Rögzített keret – típusú megszakítók

Ezek nagy teljesítményű megszakítók, amelyeket nagy elektromos berendezésekben, például erőművekben vagy nagy ipari létesítményekben használnak. ARögzített keret – Áramköri megszakító típuskiváló példa erre a típusra.

Nagyon nagy áramok kezelésére tervezték, és általában fejlett védelmi funkciókkal vannak felszerelve. De még ők sem teljesen immunisak a villám okozta károkkal szemben. Ezekben a megszakítókban található kifinomult elektronika és vezérlőrendszerek érzékenyek lehetnek a villámlás okozta feszültségcsúcsokra. Egy jelentős túlfeszültség megzavarhatja ezeket a rendszereket, vagy akár maradandó károsodást is okozhat a megszakító belső elektronikájában.

A megszakítók védelme a villámlástól

Tehát mit tehetünk, hogy megvédjük a megszakítókat a villámcsapástól?

Túlfeszültségvédők

A túlfeszültségvédők kötelezőek. Úgy működnek, hogy a villámcsapásból származó felesleges elektromos energiát elvezetik az elektromos rendszertől a talajba. Az egész ház túlfeszültség-védőjének felszerelése a fő elektromos panelre nagyszerű védelmet nyújthat a panel összes megszakítója számára.

Villámhárítók

A villámhárítók az épület tetejére vannak felszerelve. Feladatuk, hogy vonzzák a villámokat, és biztonságos utat biztosítsanak az elektromos energia számára, hogy elérje a földet, megkerülve az elektromos rendszert. Ez segít csökkenteni a megszakítókat érintő közvetlen vagy közvetett villámcsapások esélyét.

Földelés

A megfelelő földelés kulcsfontosságú. A jól földelt elektromos rendszer biztosítja, hogy az elektromos túlfeszültségek biztonságosan eloszlanak a talajban. Minden megszakítót és elektromos berendezést megfelelően földelni kell, hogy minimalizálja a villámlás okozta károk kockázatát.

Breaker beszállítóként

Megszakító beszállítóként tudom, milyen fontos a megbízható megszakítók. A megszakítók széles választékát kínáljuk, az otthoni használatra szánt kisméretű 1P miniatűr megszakítóktól az ipari alkalmazásokhoz használt, nagy teljesítményű, keretes fix típusú megszakítókig. És nem csak a termékek értékesítéséről szólunk; azért vagyunk itt, hogy segítsünk Önnek megfelelő döntést hozni elektromos rendszerei védelmére.

Ha villámkárok miatt aggódik, csapatunk tanácsot ad az adott helyzethez legjobban illő megszakítótípusról, valamint javaslatot tesz a megfelelő túlfeszültség-védelmi eszközökre. Tisztában vagyunk azzal, hogy minden elektromos rendszer egyedi, és elkötelezettek vagyunk amellett, hogy megtaláljuk a legjobb megoldásokat az Ön számára.

Ha a megszakítókat keresi, vagy további információra van szüksége a villámcsapás elleni védelemmel kapcsolatban, ne habozzon felvenni a kapcsolatot. Készen állunk, hogy csevegjünk, és segítsünk Önnek a beszerzési igényeiben. Legyen szó kis lakossági projektről vagy nagyméretű ipari létesítményről, mi mindenben megtalálod.

Hivatkozások

• Nemzetközi Elektromos Biztonsági Alapítvány. "Villám- és elektromos rendszerek."
• Institute of Electrical and Electronics Engineers (IEEE). "Irányelvek az elektromos berendezések villámvédelméhez."
